Pamestos putplasčio liejimas (dar žinomas kaip kietas liejimas) yra naujas liejimo metodas, kurio metu parafino ar putplasčio modeliai, panašūs į dydį ir formą kaip liejimas, yra surišti ir sujungti į modelio grupę, padengtą atspariais dažais ir išdžiovinami, tada palaidojami sausame kvarco smėlyje ir vibruojant, kad būtų galima liejant., esant neigiamam slėgiui, liejimas liejamas, kad būtų galima naudoti modelį, o liejimo vietą okevitai okistruoti, o liejimo vietą okevitai okistruoti okevitai {}}} esant neigiamam slėgiui, liejimas liejamas, kad būtų galima naudoti modelį, o liejimo vietą okevitai okistruoti, o liejant - okevitą. Modelis . Po kietėjimo ir aušinimo, liejimas formuojamas .
Pamestų putų liejimo pranašumai
Laidos tikslumas yra labai tikslus ir yra naujas procesas, kuriame beveik nėra pašalpos ir tikslaus formavimo .. Šis procesas nereikalauja pelėsio pašalinimo, neturi atskirties paviršiaus ir neturi smėlio šerdies ., todėl liejimas neturi blykstės, šurmulio ar grimzlės kampo ir mažina matmenų klaidas, kurias sukelia šerdies derinys .}}}}}}}.
Laidos paviršiaus šiurkštumas gali pasiekti Ra3 . 2–12 . 5μm . matmenų liejinių tikslumas gali pasiekti CT7 iki CT 9.. Palyginti su tradiciniu smėlio liejimo metodu, jis gali sumažinti mechaninio apdorojimo laiką 40% iki 50%.
Dizainas yra lankstus, suteikiantis pakankamą laisvę konstrukciniam liejimo . labai sudėtingų liejinių konstrukcijai galima lieti derinant putplasčio plastikinių formų lakštus .
Tradiciniame liejime nėra smėlio šerdies, todėl liejimo ištikimas nebus netolygus sienų storio, kurį sukelia netikslus smėlio šerdies dydis ar netikslus šerdies išdėstymas, kaip tradiciniame smėlio liejime .
Švarus gamyba, liejimo smėlio cheminiai rišikliai nėra, putplasčio plastikas yra nekenksmingas aplinkai žemoje temperatūroje, o naudoto smėlio atkūrimo greitis yra didesnis nei 95%.
Sumažinkite investavimo ir gamybos sąnaudas, palengvinkite liejimo iš tuščio svorio ir turėkite nedidelę apdirbimo pašalpą .

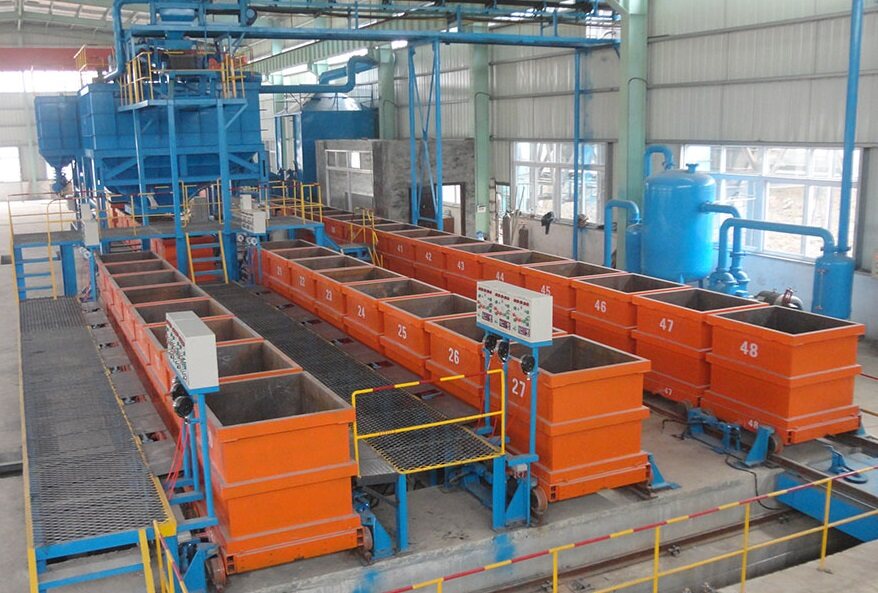

Pamestas putų liejimo proceso srautas
1. Padarykite putplasčio plastiko garinimo formas (rankinis, mechaninis);
2. putplasčio plastikas garuoja, o formos sujungiamos, o po to džiovinamos .}
3. Po putplasčio plastiko dujinimo formos paviršiaus padengta ugniai atspariais dažais ir purškiama, jis vėl džiovinamas (jis turi būti visiškai sausas) .
4. uždėkite specialiai suprojektuotą smėlio dėžę ant trijų matmenų vibruojančios lentelės .
5. Užpildykite bazinį smėlį (sausą smėlį), kompaktišką jį ir išlyginkite .
6. Padėkite džiovintų putplasčio plastiko garinimo formą ant pagrindinio smėlio, padalinkite jį į smėlio įdarą pagal proceso reikalavimus, automatiškai vibruokite jį tam tikru laikotarpiu, o tada išlyginkite dėžutės atidarymą .
7. Uždenkite smėlio dėžutės angą plastikine plėvele, uždėkite ant jo pilamos puodelio ir prijunkite jį prie neigiamo slėgio sistemos . po sutankinimo, išlydytas plienas liejamas . Putų plastiko garinimo pelėsis dingsta, o išlydytas metalas užima vietą ..
T

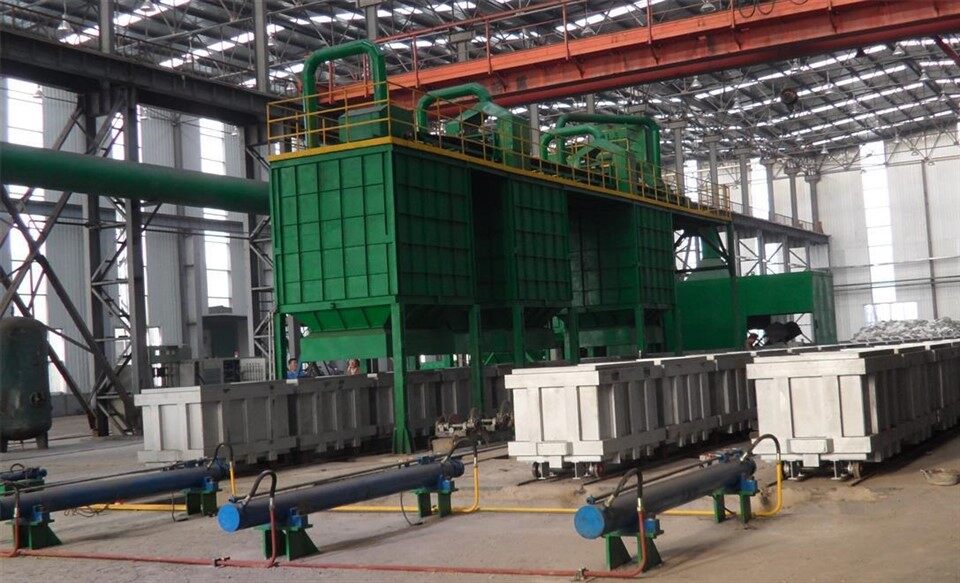

Smėlio apdorojimo proceso srautas

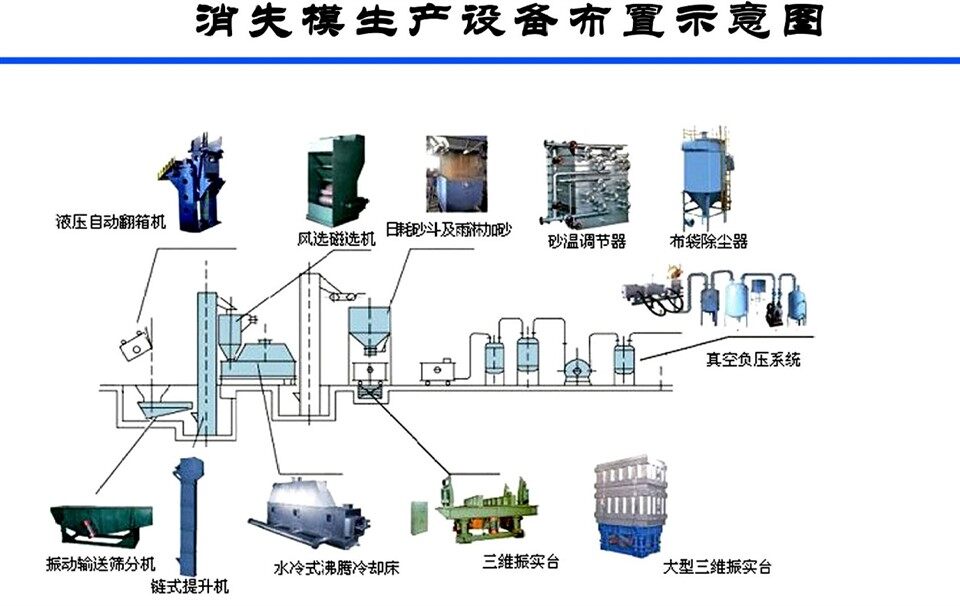

Dėžutės apverstas aparatas pasuka smėlio dėžę, smėlio ir liejinių perbraukimą → Smėlis patenka į smėlio lašo bunkerį (liejiniai yra gabenami kranu ir skersinio plokščio automobilio) → Smėlio kiekybinis vartų vožtuvas → Vibruojantis perteikimo dvigubo etapo ekranas → Ne. 1 Plokštės grandinės Elevator (karšto smėlio kėlimo) Grandininis liftas (karšto smėlio kėlimas) → Magnetinis separatorius → Ne . 1 pereinamasis smėlio silosas → Smėlio kiekybinis vartų vožtuvas → Ne . 3 plokštelių grandinės lifto karšto smėlio kėlimas → Ne . 1 Smėlio temperatūros reguliatorius (9 grupių) → Ne . 2 smėlio temperatūros reguliatorius (9 grupės) → Smėlio kiekybinis vartų vožtuvas → Ne . 5 kibiro liftas → Ne . 1 diržo konvejeris → Ne . 2} diržo konvejeris → Plovio tipo iškrovimas → Ne . 2} silo ir ne {}. 3 integruotas Smėlio integravimas silosas .
Pereinamasis smėlio silosas dedamas priešais NO . 1 smėlio temperatūros reguliatorių . Smėlio kritimo proceso metu plotas nuo smėlio kritimo taško iki pereinamojo smėlio siloso yra atviras, kad būtų palengvintas sklandus visos įrangos linijos . veikimas.
